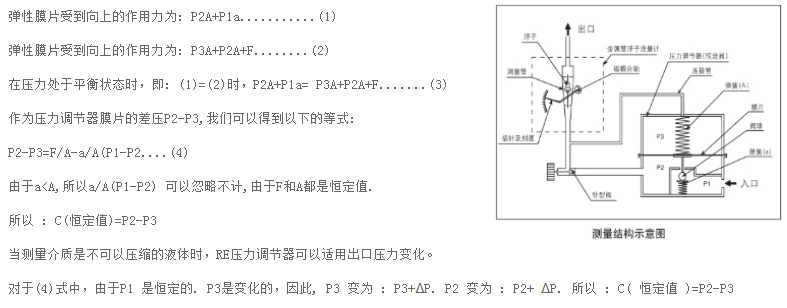

■工作原理 Working principle

---

彈性膜片受

■技術參數 Technical data

---

■流量表  flowmeter

---

標校條件:水: 20'C空氣: 20'C 0. 1013MPa(abs).實際介質量程將根據條件進行計算轉換。

▲配用玻璃浮管子流量計

▲配用玻璃浮管子流量計

▲配用微小流量金屬浮管子流量計流量表同“技術參數表”

▲配用的RE和RA恒流閥

■ 典型應用    Typical applications

---

◆配在供氣壓力變化條件下的典型應用

 如右圖所示:將主管道氣源提供的氣體.根 據需要可分成多支路，若關閉或調整其中的幾個支路氣體流量時，將引起主管道的供氣壓力發生變化, 安裝于支路上的單路吹掃裝置，可以準確測量流量并保持其輸出流量穩定。

推薦產品型號:
LZB- () DK/RE 裝有玻璃管流量計吹掃裝置
LZZ- () /RE
裝有金屬管流量計吹掃裝置

■ 安裝注意事項   points for attention

---

請選擇適合的位置安裝流量吹掃裝置，以確保流量計吹掃裝置調試，清洗，拆卸方便。

由于吹掃裝置浮子流量計上安裝磁耦合傳遞系統，因此要確保其它工作設備產生的干擾磁場不影響流量計的測量結果。

安裝時，要確保流量吹掃裝置穩定，應在適當?shù)奈恢眉庸潭ㄖЪ堋?/span>

安裝尺寸，不能超過給定尺寸太多或太少，以避免拉伸和壓縮力作用在吹掃裝置上。

當液體介質內含有鐵磁微粒時，一定要在儀表前將磁性顆粒過濾掉。

-定要確保介質的流向與流量吹掃裝置要求的方向相同，在安裝儀表時，要把微調針閥全部關閉。

投運前請將管道排空，吹掃干凈，以免產生沖擊作用，應緩慢打開閥門調整到工作壓力，應通過調整閥門的開度改變流量，防止浮子被沖擊，從而損壞測量部件。
