金屬轉子流量計附加結構及安裝說明！

正確選用智能型金屬管轉子流量計及附加結構，對于系統的穩定運行及測量精度至關重要。在流量計的選型及安裝中應特別注意以下幾點：

1) 對于遠傳輸出型智能型金屬管轉子流量計的選用，要選擇適合使用場所防爆類型要求的流量計；安裝時還應注意儀表上電后的外殼緊固及接線口的密封，以達到防爆、防護、防侵蝕的要求。

2) 對于被測介質溫度過高(>220℃)或過低的場所，通常要對流量計的傳感器部分采取保溫或隔熱措施，為保證信號轉換器---指示器正常工作的環境溫度，應選擇高溫指示器（…/G/…）。

3) 對于有些需采取保溫或冷卻的被測介質，要選擇夾套型流量計（…/T/…）。標準BTLZ50智能型金屬管轉子流量計的伴熱或冷卻接口采用DIN2501 DN15 PN1.6 法蘭連接，如需其它法蘭或螺紋連接，定貨時請注明。

_{金屬轉子流量計使用現場圖}

4) 對于流量計入口介質的壓力不穩，尤其用于氣體的測量，為保證精度和使用壽命，應選用阻尼結構(…/Z/…)。

5) 對于介質要求的壓力等級較高，超過標準壓力等級時，在選型時請選擇高壓型結構（…/G/…）。高壓型采用HG20595-97 RF帶頸對焊鋼制管法蘭。如采用其它標準，定貨時請注明。

6) 流量計安裝時要保證測量管的垂直度優于5%，且應加裝旁路，便于維護和清洗而不影響生產。

7) 安裝流量計的位置應保證入口有≥5DN的直管段，出口不≤250mm的直管段；如介質中含有鐵磁性物質，應在流量計前安裝磁性過濾器。（見磁過濾器及直管段外形尺寸圖）

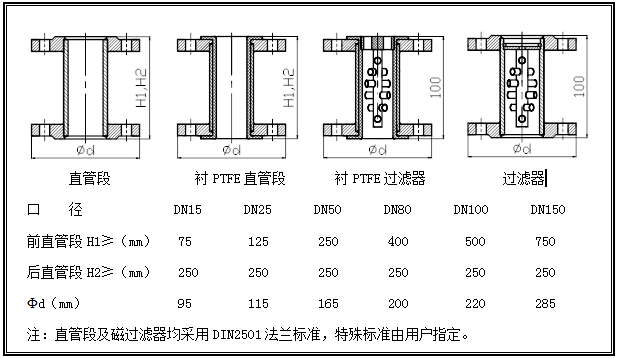

金屬轉子流量計磁過濾器及直管段外形尺寸圖

8) 測控系統中的控制閥，應安裝在流量計的下游。用于氣體測量時，應保證工作壓力不小于流量計壓損的5倍，以使流量計穩定工作。

9) 安裝流量計前，應將管道內焊渣吹掃干凈；安裝時要取出流量計中的止動元件；安裝后使用時，要緩慢開啟控制閥門，避免沖擊損壞流量計。

10) 對于LZ50標準型、LZ56水平安裝型智能型金屬管轉子流量計可以選擇內置磁過濾器。內置磁過濾器的BTLZ50標準型的總高為350mm。
