超聲波流量計的測量原理可分為速度差法，射束位移法和多普勒效應法等。不同的測流方法也用不同的流量計算公式，下面就由蘇州三泰測控的技術小哥，帶大家一起來了解一下速度差法超聲波流量計流量計算公式 ，探討超聲波流量計計算方法是什么。

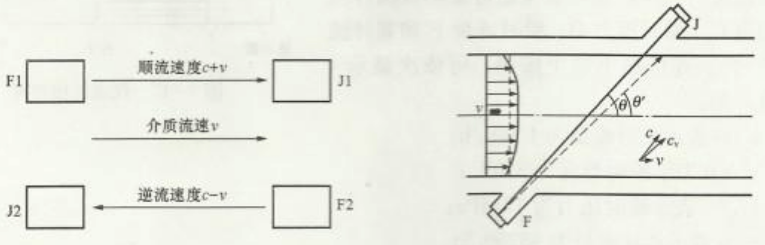

圖左為超聲波在順逆流中的傳播情況，F為發射換能器，J為接收換能器；右為超聲波在管壁間的傳播。

超聲波流量計流量計換算方法

1、時間差法

假設靜止流體中的聲速為c，流體速度w，流體靜止時超聲軌跡與管道軸線之間的夾角為θ，管道直徑為d，則：

(1) 順流傳播時間為：

(2)逆流傳播時間為:

公式中是超聲波在管壁內和電脈沖信號在電路中傳輸所產生的的滯后時間。

(3)時間差：

因為，因此：

(4) 流量公式：

當然，這其中也存在兩個小問題，一是聲速c受介質溫度、密度等變化的影響，且聲速的溫度系數并非常數。因此，當聲速變化時，由此產生的流量測量的相對誤差將等于聲速相對誤差的兩倍；二是時間差如果要保證1%的準確度，則要求測量時間△t達到0.01μ/ s的準確度，所以對電子線路的要求很高，并且限制了測量流速的下限。

以上就是利用時間差法來換算流量的方法，下面一起看一下相位差法怎么看超聲波流量計換算方法。

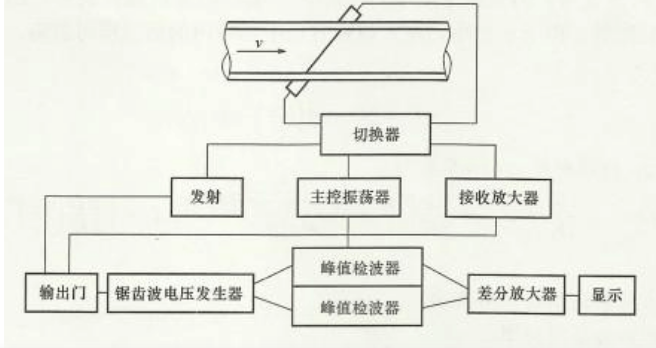

（時間差法超聲波流量計）

2、相位差法

如果換能器發射連續超聲波或者發射周期較長的脈沖波列，則在順流和逆流發射時接收到的信號之間就產生了相位差，而，則流速公式為：

公式中，為角頻率，為順流和逆流發射時接收到的超神波信號之間的相位差。由此可見，相位差和頻率成正比，頻率越高，測量的靈敏度也越高。采用相位差法介意消除聲速的影響。

3、頻率差法

超聲波流量計的換算方法還有哪些？超聲波流量計一側的換能器產生的聲波脈沖穿過管壁、流體、管壁，并由另一側的換能器接收轉化為電脈沖，經過放大后再用此電脈沖來激發對面的換能器，形成單環自激振蕩，震蕩周期由超聲波在流體中的傳播速度決定，周期的倒數即單環頻率。一段時間以后，切換電路使發射換能器切換成接收換能器，接收換能器切換成發射換能器，測出單環頻率，如此循環交替測出f1,f2 。

體積流量q_v與頻率差△f之間的關系為：

公式中，K為流量修正系數；f₀為超聲波基準頻率。

綜上所述，超聲波流量計實際上測量的是流體的速度，因此難免會受到流體速度分布不均的影響，因此會有10D和5D（D為被測管道周長）的直管段長度要求。上述三種就是速度差法超聲波流量計流量計換算方法 。如果對超聲波流量計感興趣，歡迎關注 蘇州三泰測控！
