超聲波流量計在實際應用中安裝非常重要,在安裝過程中也要非常多的需要注意的地方,在多年服務用戶的過程中,我公司技術人員也掌握了非常豐富的實際安裝經驗與技巧,接下來就由超聲波流量計廠家技術小哥為您介紹超聲波流量計的安裝方法以及接線方法。
安裝超聲波流量計可按照以下步驟操作:
1、觀察安裝現場管道情況,確認是否滿足直管段前10D后5D以及離泵30D的距離。(D為管道內直徑)
2、確認管道內流體介質以及是否滿管。
3、確認管道材質以及壁厚(充分考慮到管道內壁結垢厚度),并將參數記錄好,正確錄入儀表。
超聲波流量計
4、確認管道使用年限,在使用10年左右的管道,對于這種使用年限比較久的管道即使管道材質是碳鋼材質,最好也采用插入式安裝。
5、在以上四個步驟完成之后可確認使用何種傳感器安裝。
6、可向表體輸入管道參數以確定好了的安裝距離。
7、精確測量出安裝距離:
(1)外夾式可選安裝傳感器大概距離,然后不斷調試活動傳感器以達到信號和傳輸比最好的匹配。
(2)插入使用專用工具測量管道上安裝點距離,這個距離很重要,它直接影響超聲波流量計的實際測量精度,所以最好進行多次測量以求較高精度。

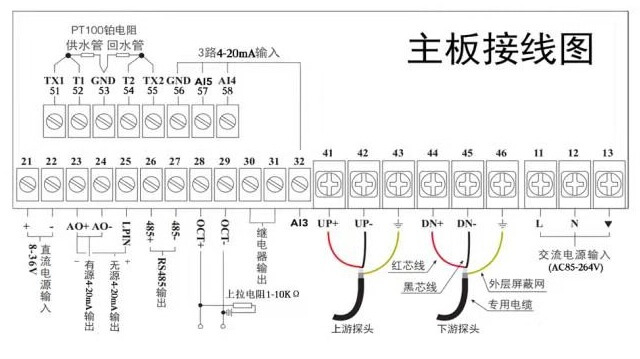

以上是超聲波流量計的安裝方法,接線方法如上圖所示,若您還有相關問題或產品需求,歡迎來電咨詢我公司!
