擋板式流量開關可以用于非常多的場景中,今天要來給大家講解的是用于船舶冷藏系統的制冷機組冷卻水系統中,安裝在機組冷卻水出口的管路上。此次,我公司在與用戶合作的過程中,結合了用戶現場的實際應用情況以及我公司的設計要求,對現場實際安裝時提出了以下要求,以確保流量開關可正常工作。
第一點,擋片長度選擇及安裝。這一點需要根據冷卻水管的外徑,從廠家提供的不同長度規格的擋片中選擇適合長度的擋片安裝在流量開關上,并將流量開關垂直插入管路中進行安裝。
第二點,安裝方向,擋板式流量開關屬于擋片形式的流量開關,安裝時流量開關的安裝方向也需要特別注意。在流量開關的外殼上一般有標注安裝方向,這個安裝方向與水流方向需要保持一致。
第三點,流量開關在管段上的布置問題,如下圖表示的,流量開關在管段上的布置應當確保開關的中心距離最近的管路彎頭、閥門或其他管理阻力附件的距離不能小于5倍的管子外徑。

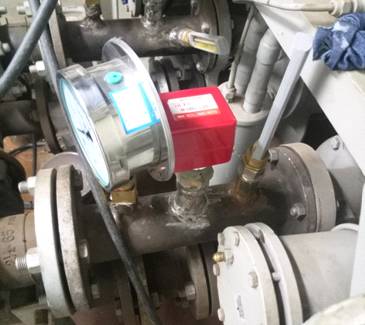

第四點,在流量開關與其他管路附件之間應當留有有效的空間,這一點我們用圖示來給大家說明,如下圖所示,下圖是某船制冷機組冷卻水管路上流量開關的安裝實例,因此管路上長度太小,壓力表以及溫度計等布置太過密集,導致流量開關的電纜填料函無法安裝無法接線,需要進一步修改。因此,在現場布置方面需要注意這類問題。
以上是擋板式流量開關在安裝方面需要注意的問題,若您還有相關產品的問題需要咨詢,可點擊我公司網站在線咨詢按鈕進行咨詢,會有人工客服在線為您服務~
